Гравитационные системы отопления: эффективное тепло без насосов и электричества

Что такое гравитационные системы отопления?

Гравитационные системы отопления — это тип водяного отопления, в котором циркуляция теплоносителя (воды или антифриза) происходит естественным образом под действием гравитации и разницы температур, без использования насосов и электроэнергии. Благодаря этому такие системы не требуют дополнительного электропитания, что особенно актуально в загородных домах, коттеджах и местах с нестабильным электроснабжением.

Принцип работы

Основной принцип гравитационного отопления основан на естественной конвекции. Тёплая вода из котла поднимается вверх по трубам, поступает в радиаторы, где отдает тепло, становясь холоднее, она опускается вниз и возвращается обратно к котлу. За счёт разницы плотностей и температур жидкость непрерывно циркулирует по системе.

Основные компоненты

• Теплогенерирующий агрегат — газовый или твердотопливный котёл.
• Маточные трубы — трубы большого диаметра, по которым циркулирует вода.
• Радиаторы отопления — теплообменники, отдают тепло в помещения.
• Расширительный бак — компенсирует изменение объёма теплоносителя при нагреве.
• Предохранительные клапаны и клапаны регулировки.

Преимущества гравитационных систем отопления

Несмотря на некоторые ограничения, такие системы очень привлекательны по ряду параметров.

1. Автономность и надёжность. Не требует электричества и насосов, что уменьшает риск отказа и сокращает эксплуатационные расходы.
2. Экономичность. Отсутствие электрических компонентов снижает затраты на обслуживание и ремонт.
3. Простота конструкции. Меньше узлов и нет сложной автоматики, что облегчает монтаж и ремонт.
4. Защита от отключения электричества. Это особенно важно для дач и малонаселённых регионов.
5. Экологичность. Обычно применятся совместно с твердотопливными котлами на дровах или угле.

Таблица: сравнительные характеристики гравитационных систем отопления и систем с насосом

Недостатки и особенности гравитационных систем

Хотя гравитационные системы имеют много плюсов, у них есть и ограничения:

• Требования к уклону труб. Для эффективной циркуляции трубы должны монтироваться с уклоном не менее 0,5-1 см на метр.
• Большой диаметр труб. Для снижения сопротивления используются трубы диаметром 32-50 мм и более.
• Ограничения по высоте и длине системы. Естественная циркуляция слабо подходит для многоэтажных зданий или больших по площади домов.
• Недостаточная гибкость регулировки температуры. Для более тщательного управления лучше применять насосные системы с автоматикой.

Пример использования гравитационной системы

В небольшом частном доме площадью около 80 кв. м в деревне установили котёл на дровах и устроили гравитационное отопление. При диаметре магистрали 40 мм и уклоне труб в 1 см на метр система работает стабильно без подключения электричества. Хозяева отмечают, что стабильное отопление обеспечивается даже при перебоях с электричеством.

Советы по проектированию гравитационного отопления

Для успешной работы гравитационного отопления стоит учитывать несколько важных моментов:

1. Выбор трубы диаметра не менее 32 мм, лучше 40-50 мм для главных магистралей.
2. Обеспечение правильного уклона труб с помощью грамотного проектирования и монтажа.
3. Установка расширительного бака и предохранительных клапанов для безопасности системы.
4. Минимизация количества поворотов и сокращение длины трубопровода для снижения гидравлического сопротивления.
5. Регулярная проверка и удаление воздуха из системы для предотвращения гидравлического удара и блокировки циркуляции.

Типичные ошибки при организации гравитационного отопления

• Установка труб малого диаметра (20-25 мм), что снижает поток и эффективность циркуляции.
• Пренебрежение уклоном труб, возникает застой теплоносителя.
• Отсутствие расширительного бака или неправильно выбранный объём.
• Неправильное расположение радиаторов и терморегуляторов.

Популярные типы и схемы гравитационных систем отопления

Однотрубная схема

Простая конструкция, где теплоноситель движется по единой трубе, минуя радиаторы по очереди. Недостаток — неравномерный прогрев радиаторов, последние могут быть холодными.

Двухтрубная схема

Более сложная, с подачей и обраткой через отдельные трубы. Обеспечивает равномерное распределение тепла и удобство обслуживания.

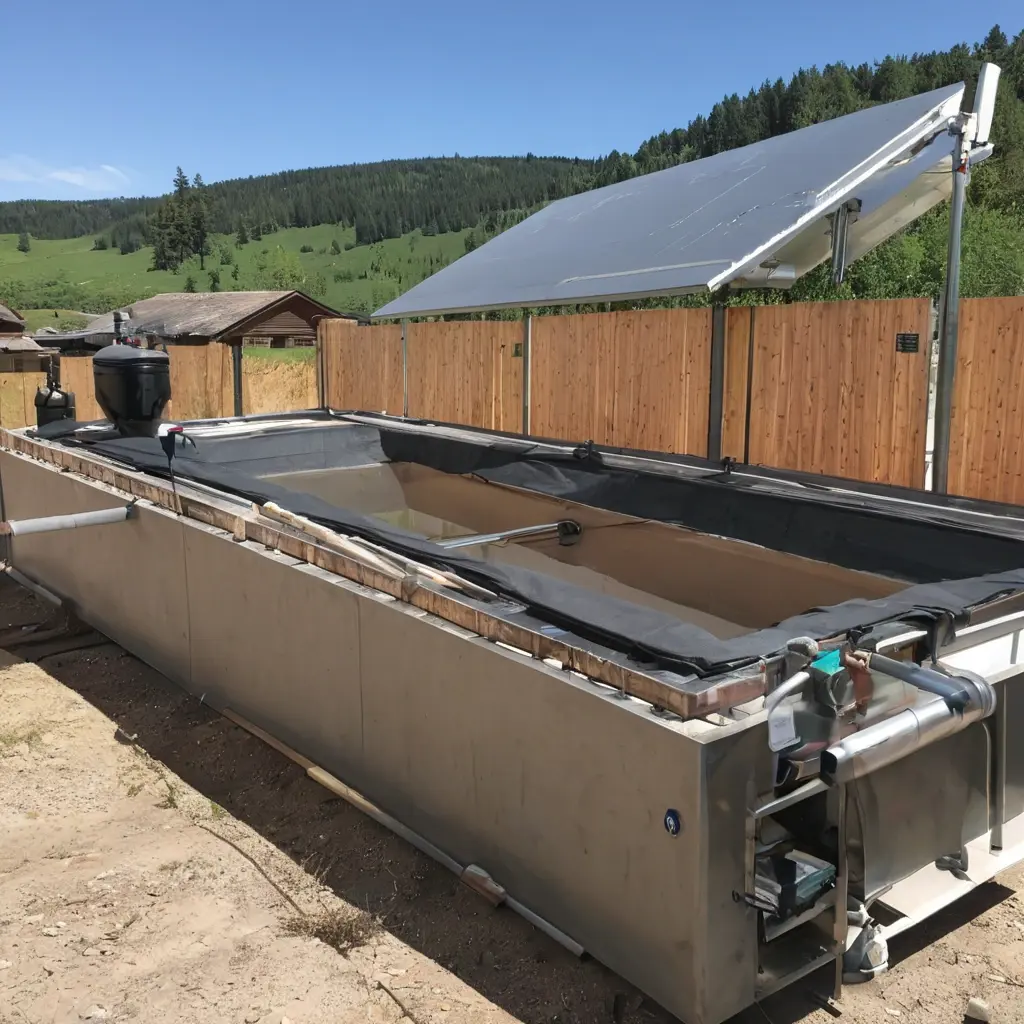

Гравитационная система с естественной циркуляцией и гелиоколлекторами

Интересный вариант — использование солнечных коллекторов для нагрева воды, которая естественно циркулирует по отопительной системе. Экономия топлива и электричества в этом случае достигает 30-40% по отзывам пользователей.

Статистика и эффективность

По данным многочисленных исследований, правильное использование гравитационной системы отопления может обеспечить:

• Снижение затрат на электроэнергию до 100% в отопительный сезон.
• Сокращение затрат на обслуживание и ремонт насосного оборудования на 70-90%.
• Срок службы элементов системы достигает 25-30 лет при правильном монтаже и уходе.

При этом гравитационные системы подходят лучше всего для загородных домов и дач площадью до 150 кв.м, при минимальном проектировании уклонов и соблюдении технических норм.

Заключение

Гравитационные системы отопления — отличный выбор для тех, кто ищет надёжное, экономичное и автономное решение для обогрева дома без использование электричества и насосов. Они успешно применяются в сельских домах, объектах с ограничениями по электричеству и для тех, кто предпочитает простоту и экологичность.

«Гравитационные системы — это не пережиток прошлого, а практичное и энергонезависимое решение, которое способно обеспечить комфорт и надёжное тепло без лишних затрат и сложностей» — считает автор статьи.

Правильное проектирование, использование труб подходящего диаметра и организация уклонов — ключевые условия эффективной работы такой системы. Для больших и сложных зданий, конечно, лучше рассмотреть современные насосные установки, но для небольших домов гравитационное отопление остаётся оптимальным и проверенным временем вариантом.
